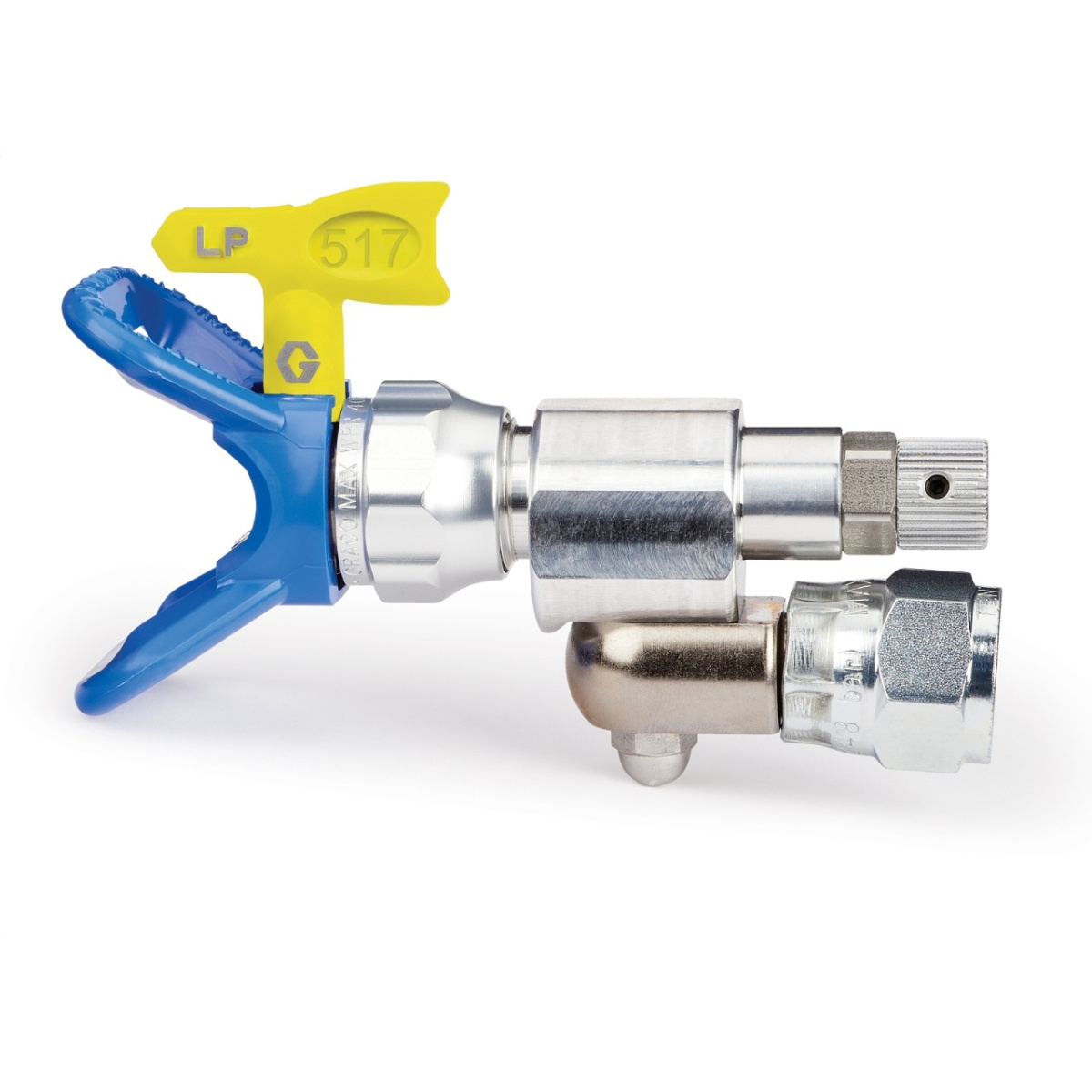

287030 Graco CLEANSHOT SHUT-OFF VALVE / Грако Клапан КЛИНШОТ с соплом 517

Уникальный игольчатый клапан перекрывает материал на сопле для чистого окрасочного факела – без разбрызгивания. Отличное дополнение к любому расширению.

Потенциальной проблемой при использовании удлинительной насадки является разбрызгривание или вытекание краски из сопла распылителя. Наиболее простым решением этой проблемы является установка клапана CleanShot™ на окончание удлинительной насадки.

• Обеспечивает отстутствие брызг и капель краски, вытекающих из сопла
• Может быть установлен на любую удлинительную насадку для сопла
• Поворачивается на 360°, что позволяет всегда распылять материал перпендикулярно обрабатываемой поверхности

Включает	Прокладка
Максимальное рабочее давление (МПа)	24.8
Максимальное рабочее давление (бар)	248
Максимальное рабочее давление (кПа)	24800
Максимальное рабочее давление (фунт/кв. дюйм)	3600
Модель	CleanShot
Размер впускного отверстия (дюйм)	1/4
Размер впускного отверстия (мм)	6.35
Размер впускного отверстия (см)	0.635
Размер выпускного отверстия (дюйм)	7/8

Назначение CleanShot

Основной недостаток удлинителя безвоздушного пистолета: в момент отпускания курка пистолета, давление ЛКМ на выходе удлинителя (удочки) падает, атомизация материала ухудшается, окрасочный факел спадает не мгновенно, возникают брызги ЛКМ на окрашиваемой поверхности, которые затем превращаются в потёки. Особенно остро этот недостаток проявляется при интерьерных финишных малярных работах. Механизм CleanShot предназначен для компенсации данного негативного эффекта.

CleanShot рассчитан для крепления на оконечную часть удлинителя безвоздушного пистолета Graco или любой другой удлинитель с резьбой 7/8". Снабжен поворотным механизмом (до 180 градусов), позволяющим направлять факел ЛКМ под необходимым углом на стены и потолок. В комплекте — синий соплодержатель и синее сопло 517. Максимальное давление 248 бар.

Принцип действия

Выпускной клапан механизма гидравлически связан с клапаном, который запирается иглой пистолета. Падение давления на пистолете до уровня около 50 бар приводит к автоматическому закрыванию выпускного клапана CleanShot. Механизм снабжен рукояткой, которой можно регулировать давление материала на пружину клапана, при котором срабатывает клапан. Установка максимального порога давления для срабатывания клапана производится путем закручивания рукоятки по часовой стрелке до отказа. Выкручивание против часовой стрелки до упора предназначено для промывания механизма после работ. Пробуйте также промежуточные положения рукоятки, меняя давление и на самом аппарате — это должно помочь добиться комфортной работы со значительным снижением окрасочных брызг.

Примечания

CleanShot не может быть использован совместно с портативными краскопультами типа Ultra, так как там используется резьба другого диаметра.

Компания Graco не может гарантировать полное предотвращение брызг краски во всех возможных применениях CleanShot, однако применение данного механизма будет полезно в любом случае применения удлинителя.
